源起（踩坑） #

自从了解了NAS这一大坑后，我便深陷其中，无法挣脱。奈何市面上的商用NAS都价格昂贵且封闭，这些都是阻碍我购买的原因。且这时初生牛犊不怕虎，觉得自己可以用手中剩余的树莓派DIY一个。

事前准备（入坑） #

硬件 #

1. 树莓派4B（本人用的是4G）
2. 5.5*2.1 DC—005插座（一个）
3. 排母（1x2p一个）
4. 电木板（5*/cm 一块)
5. XL6009 DC-DC自动升降压（一块）
6. 绿联sata转usb3.0（一个）
7. 26AWG线一捆
8. 焊接装备一套
9. TF卡（本人SanDisk 64G一张）

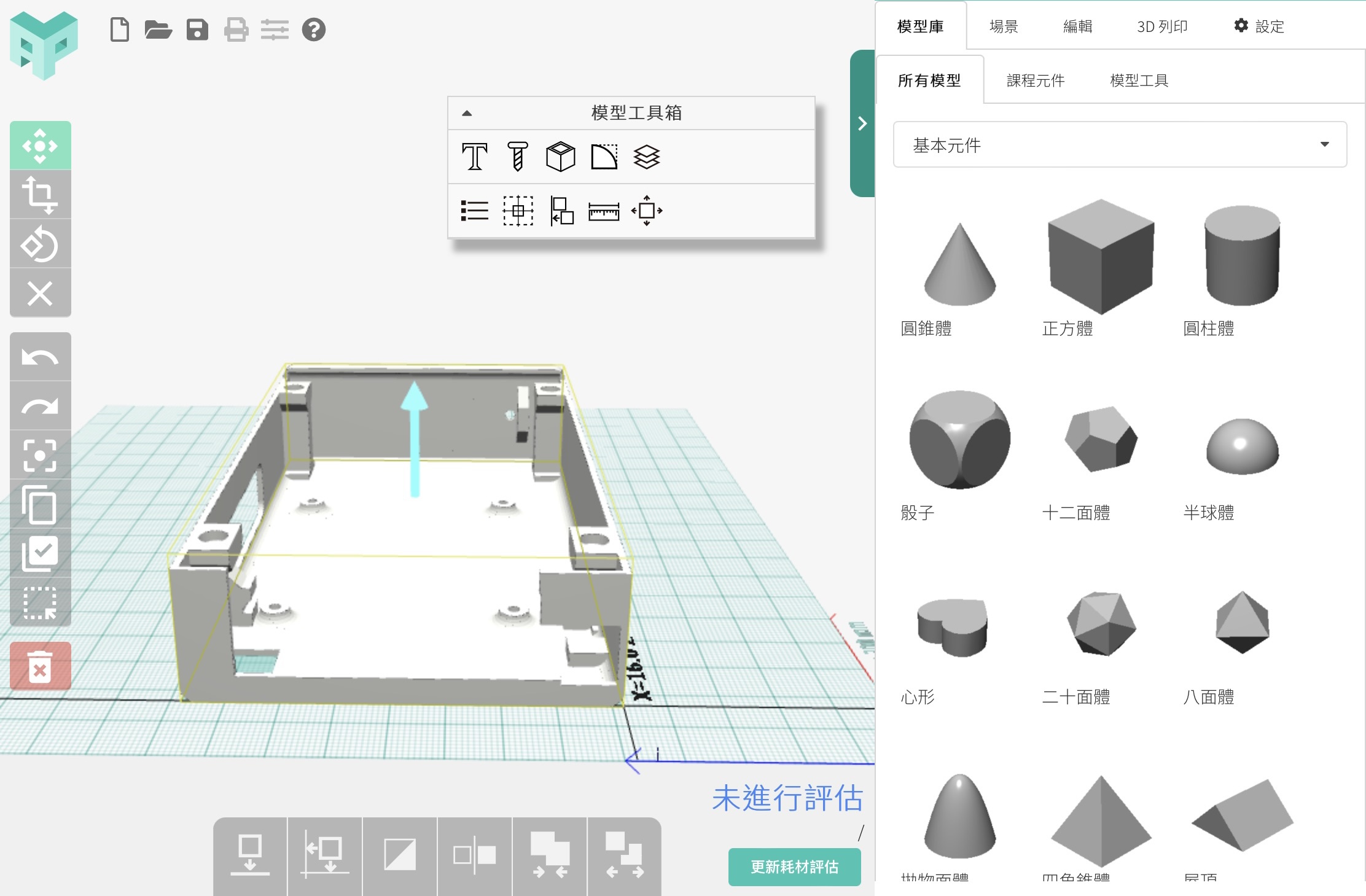

3D建模 #

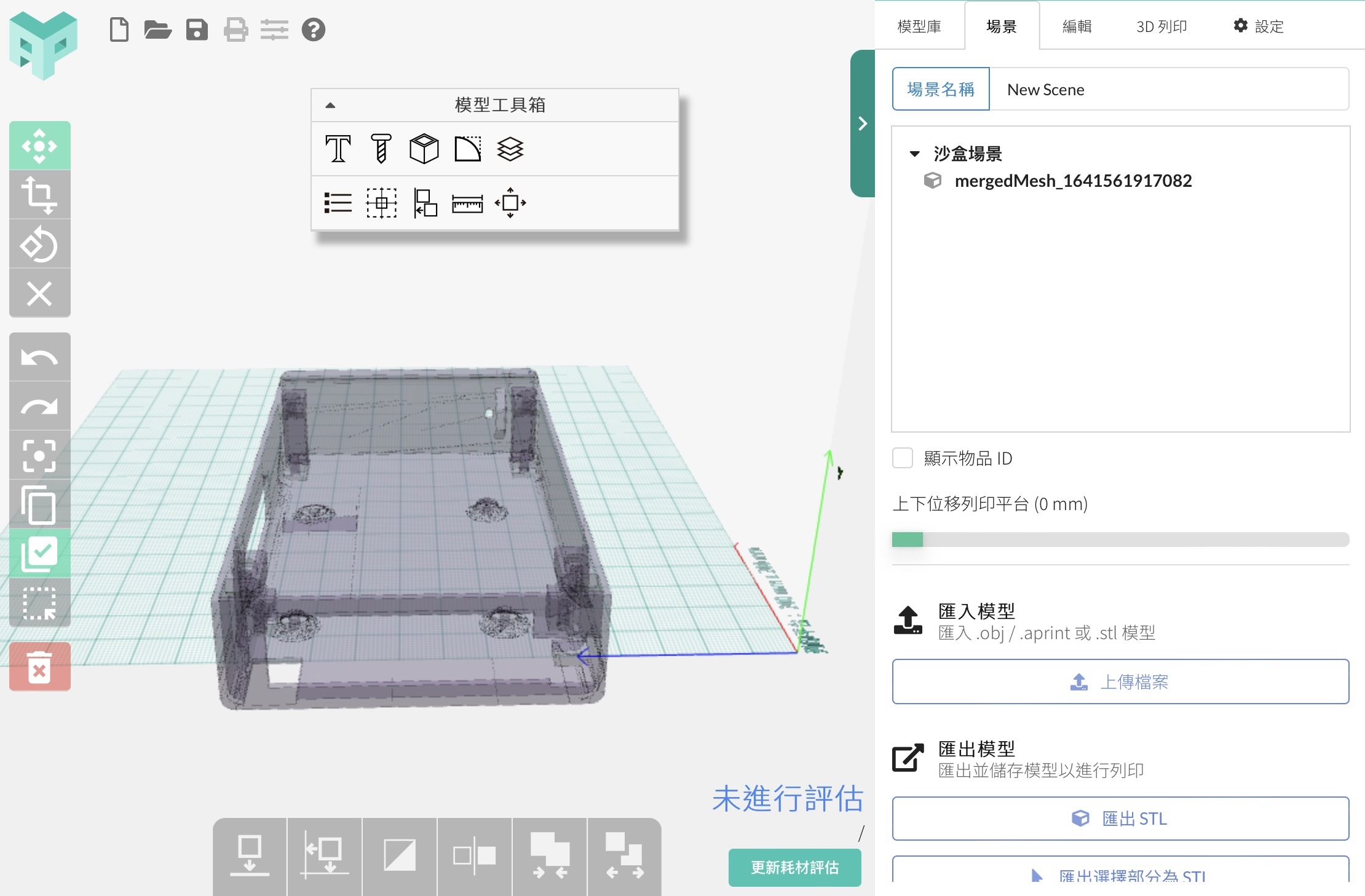

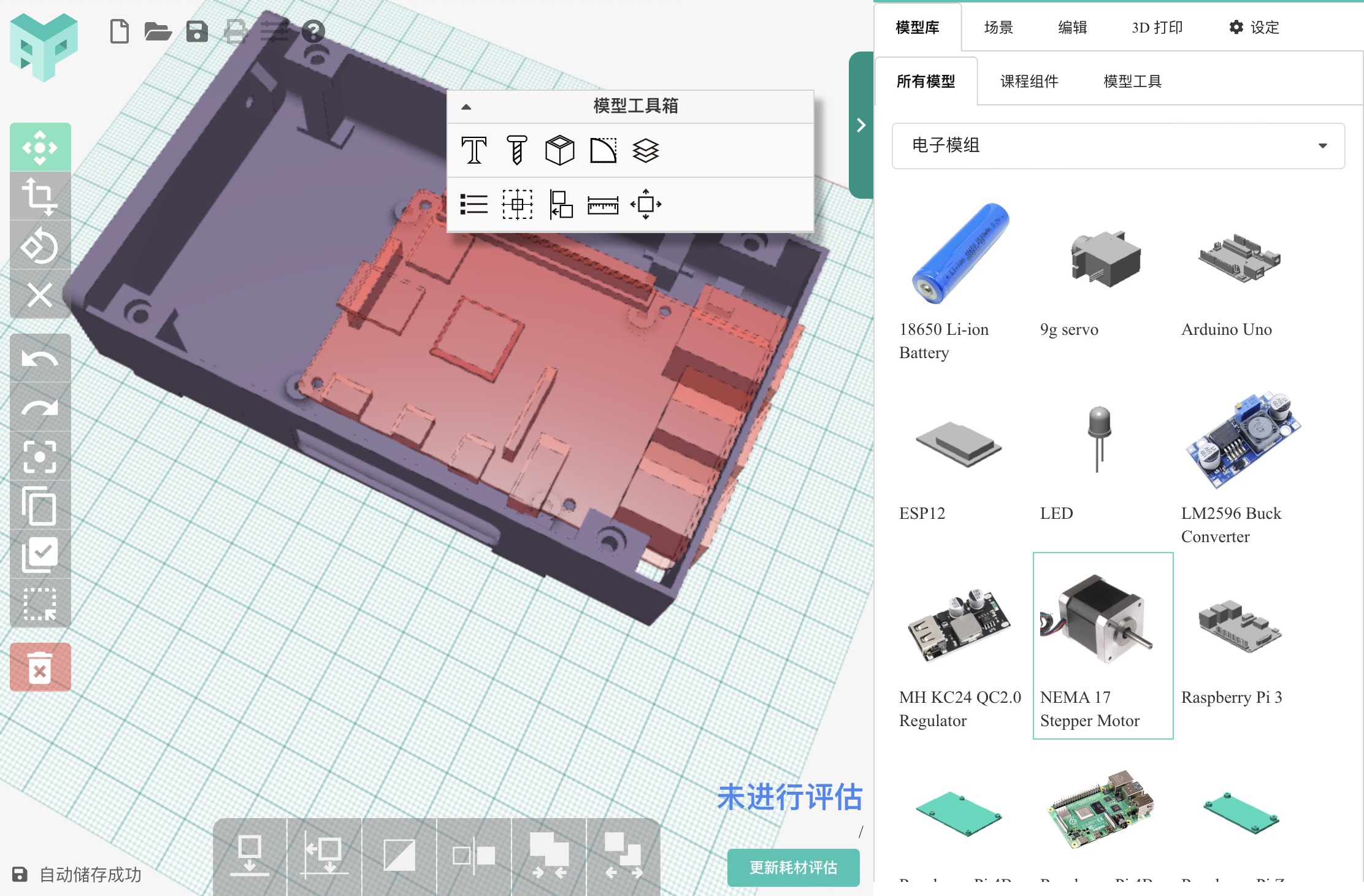

说起这个，其实我是不太擅长（可以说不会的）。但是在Tobychui的帮助下，我借用了他的模版用优秀的aprint成功建模。

61fbef58d45ea

动手DIY（直接见坑） #

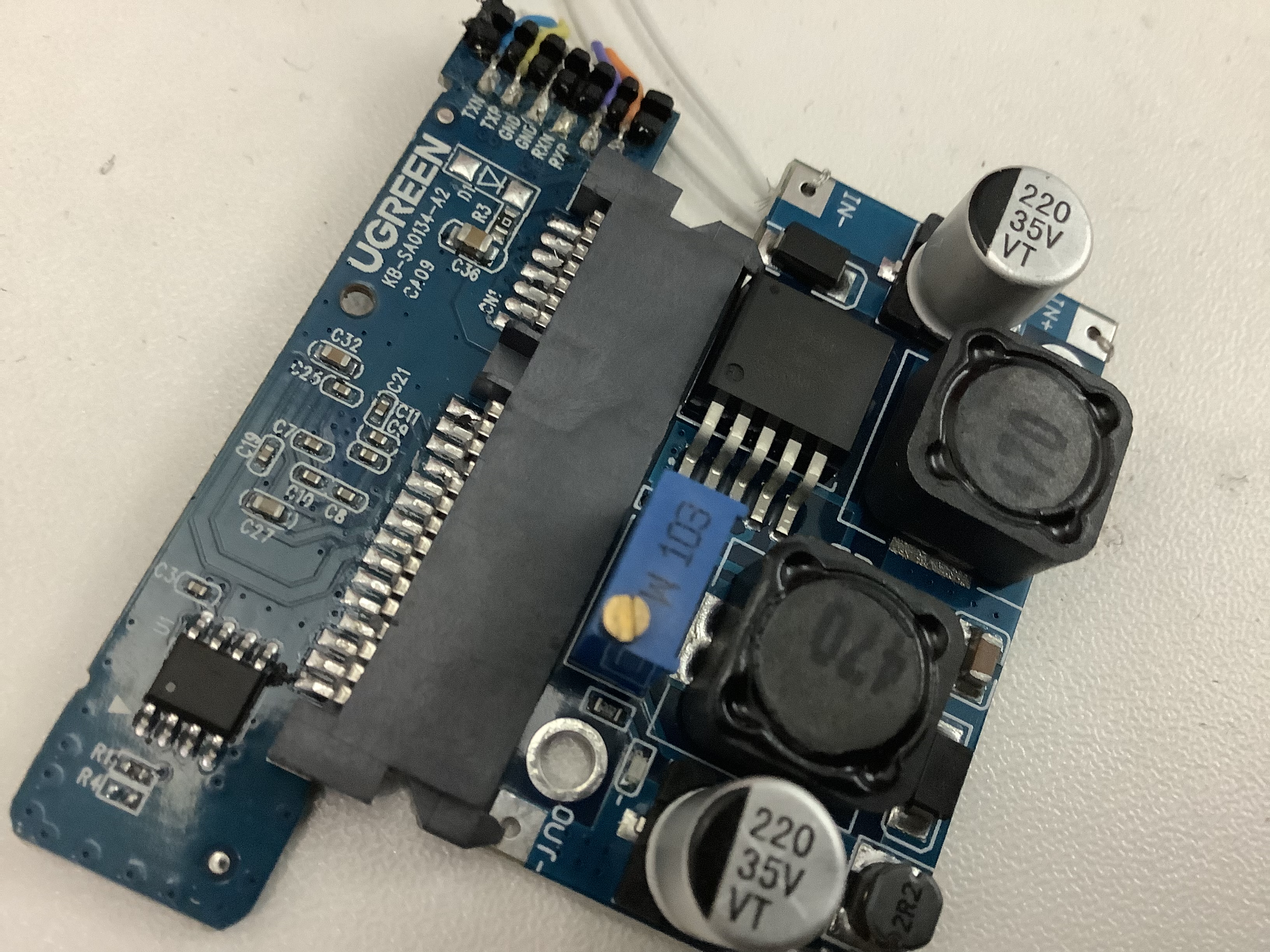

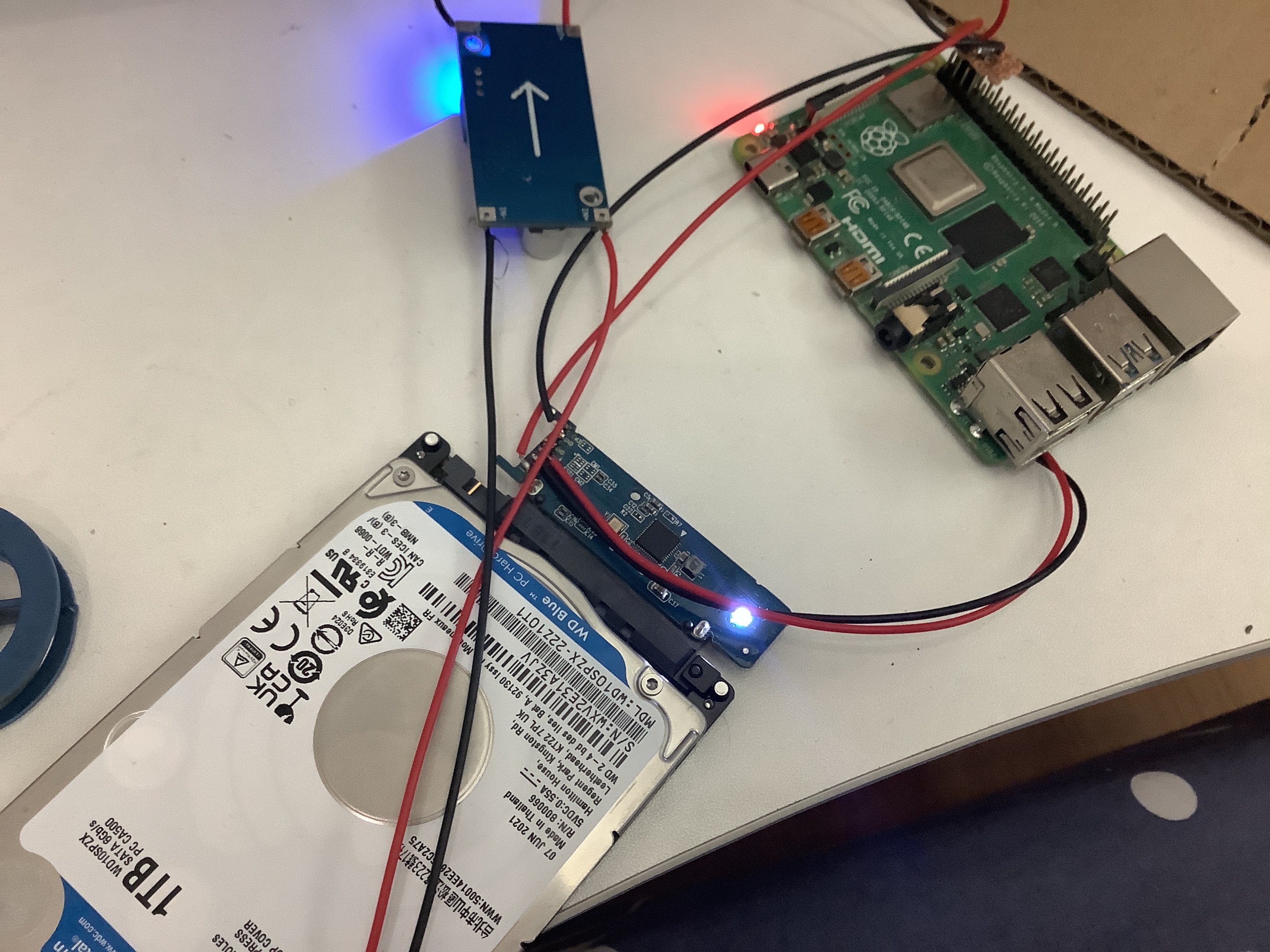

焊接部分 #

软件部分 #

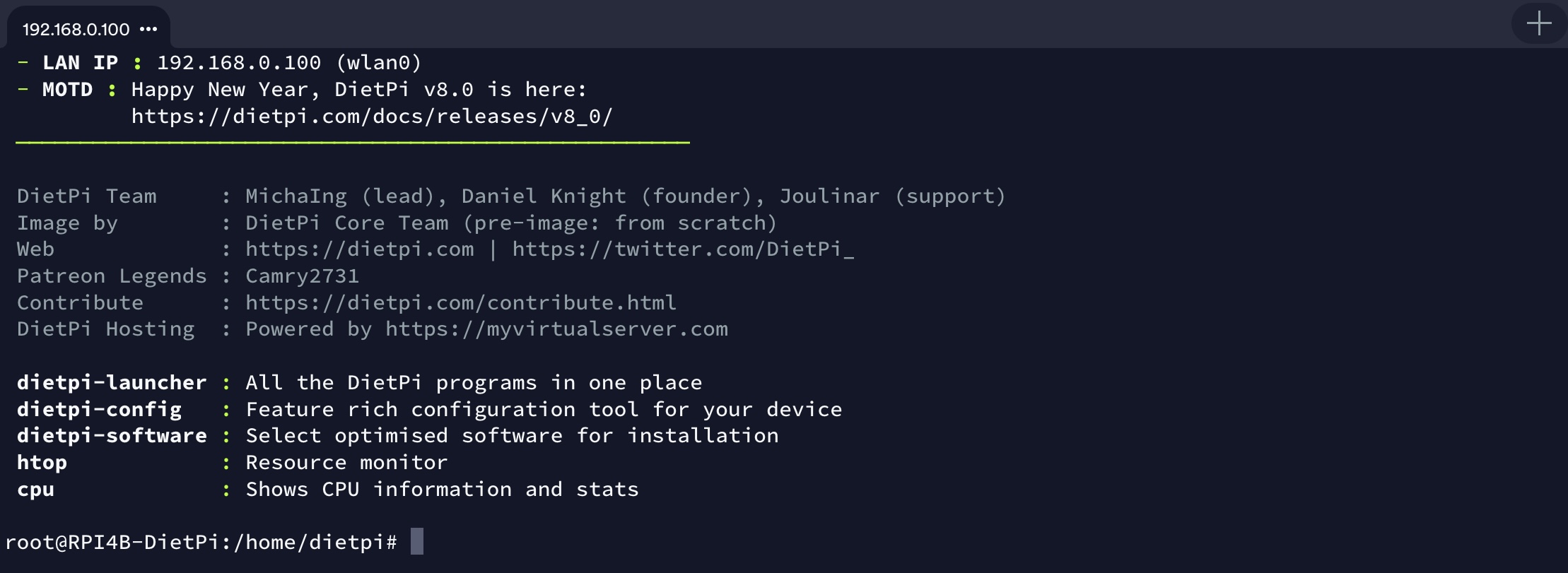

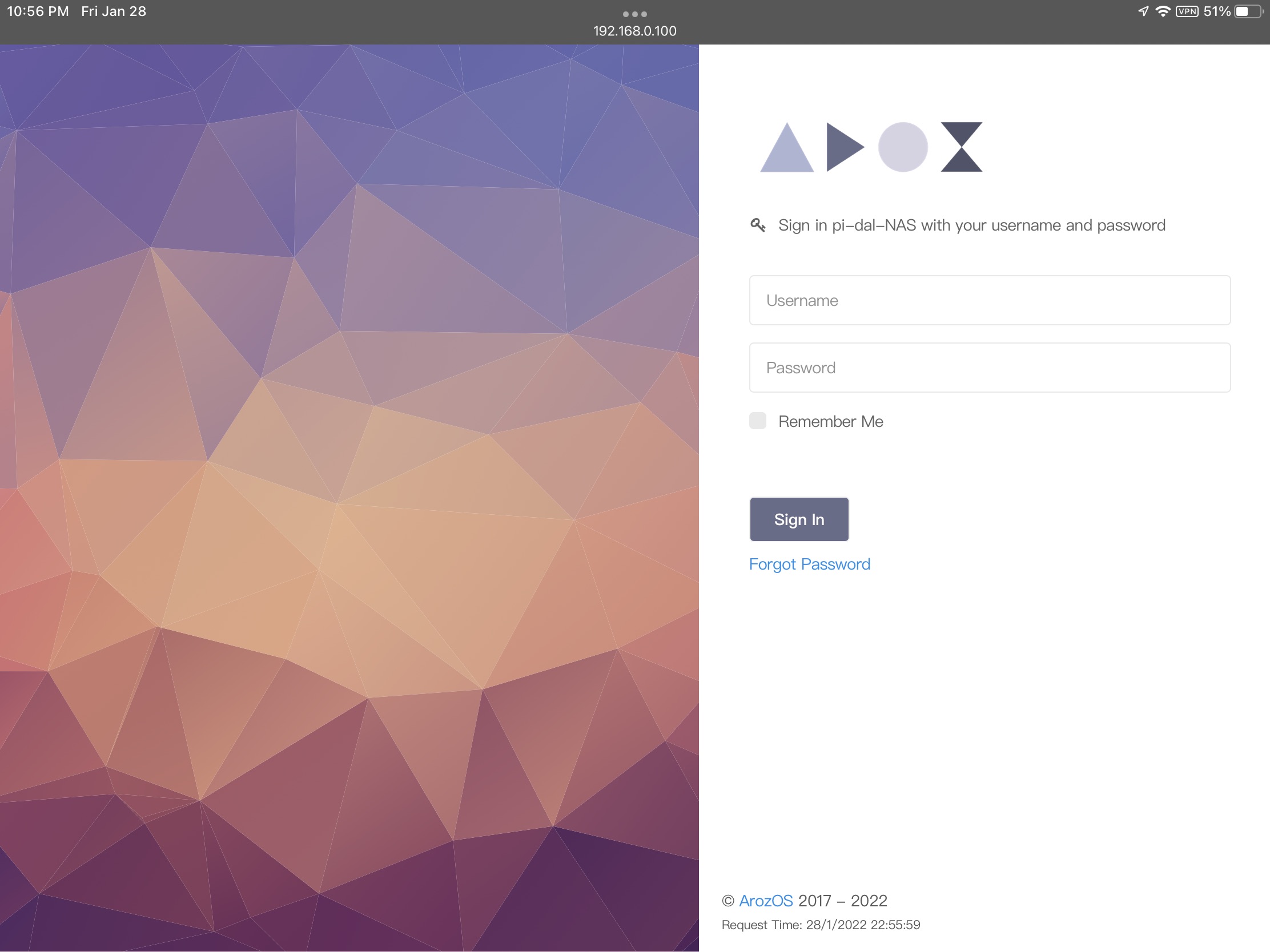

这里采用的当然是ArozOS啦，而运行在其下的是DietPi。同时采用了Tailscale与OmniEdge进行远程连接。

安装方式可看上一篇文章。

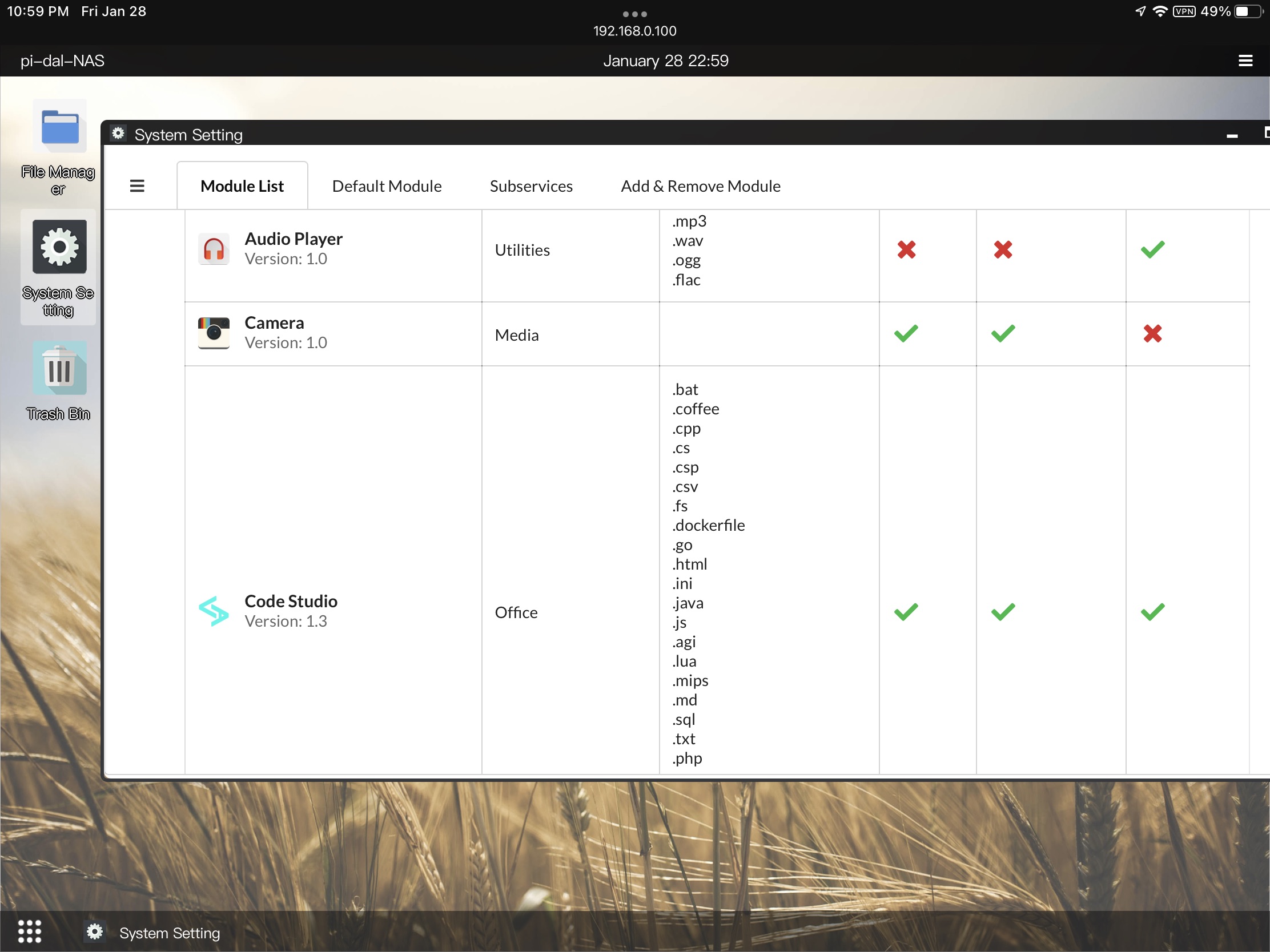

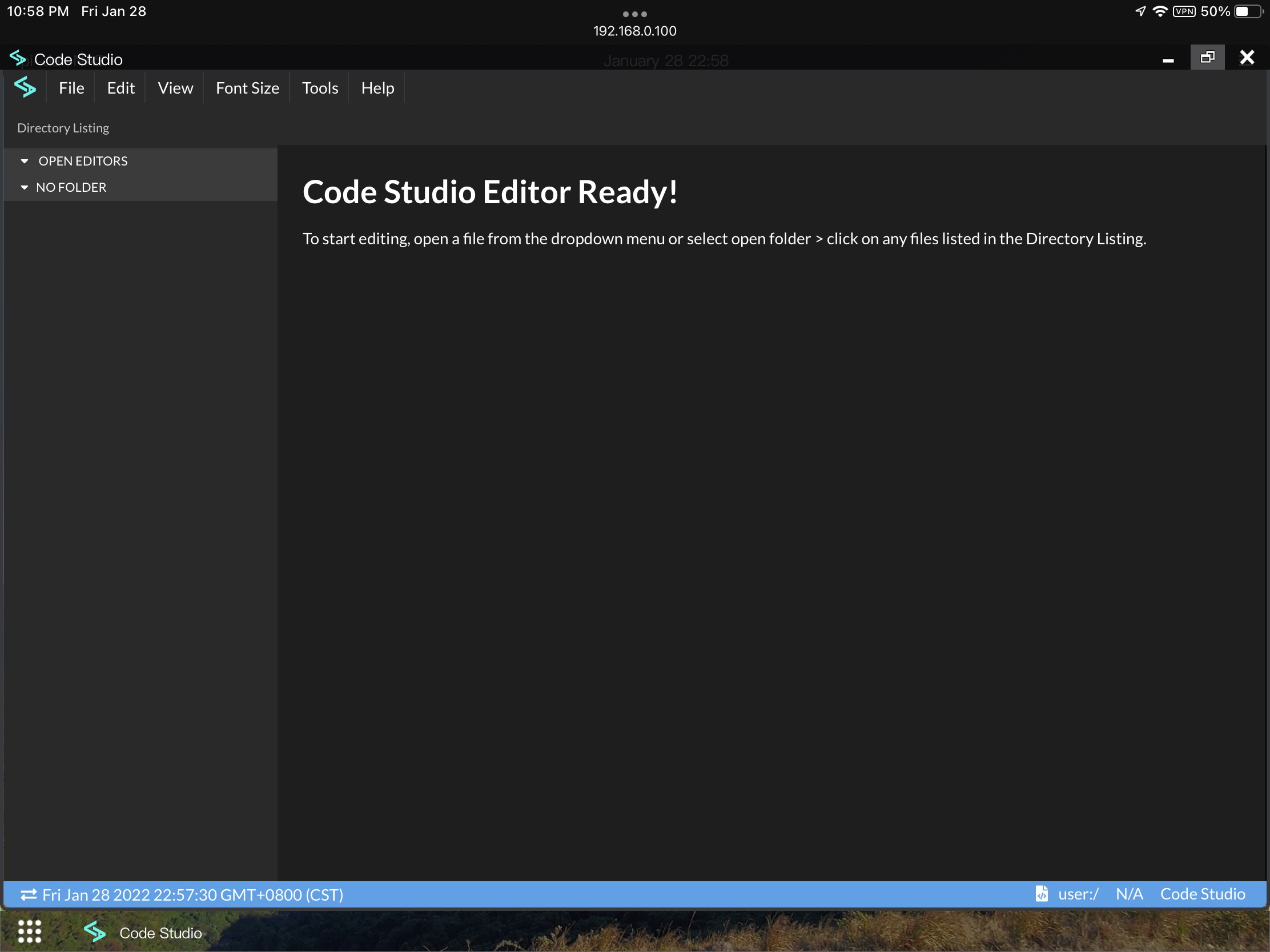

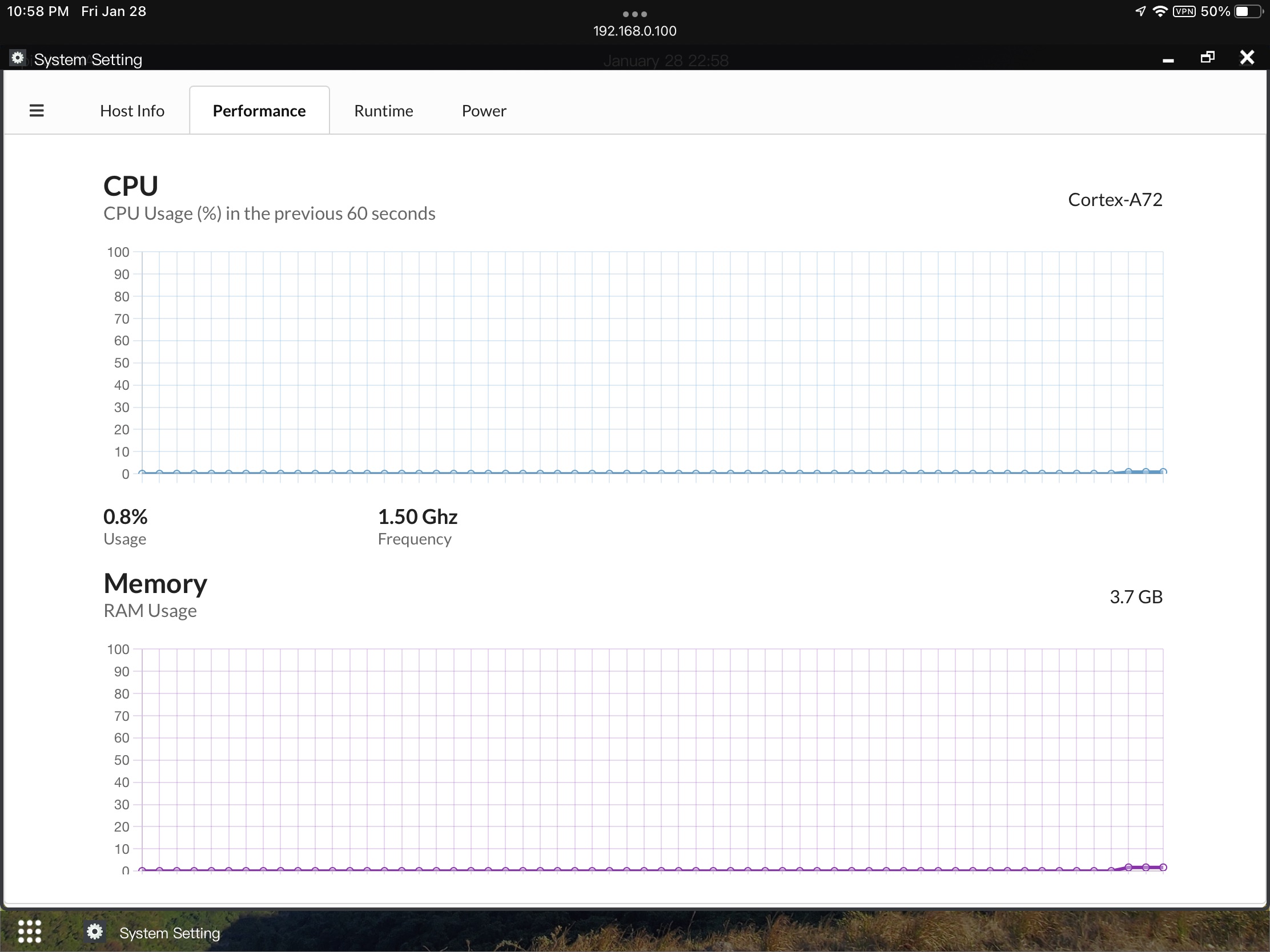

成果展示 #

https://player.bilibili.com/player.html?aid=296266066&bvid=BV1sF411J7FD&cid=500715652

番外 #

改进 #

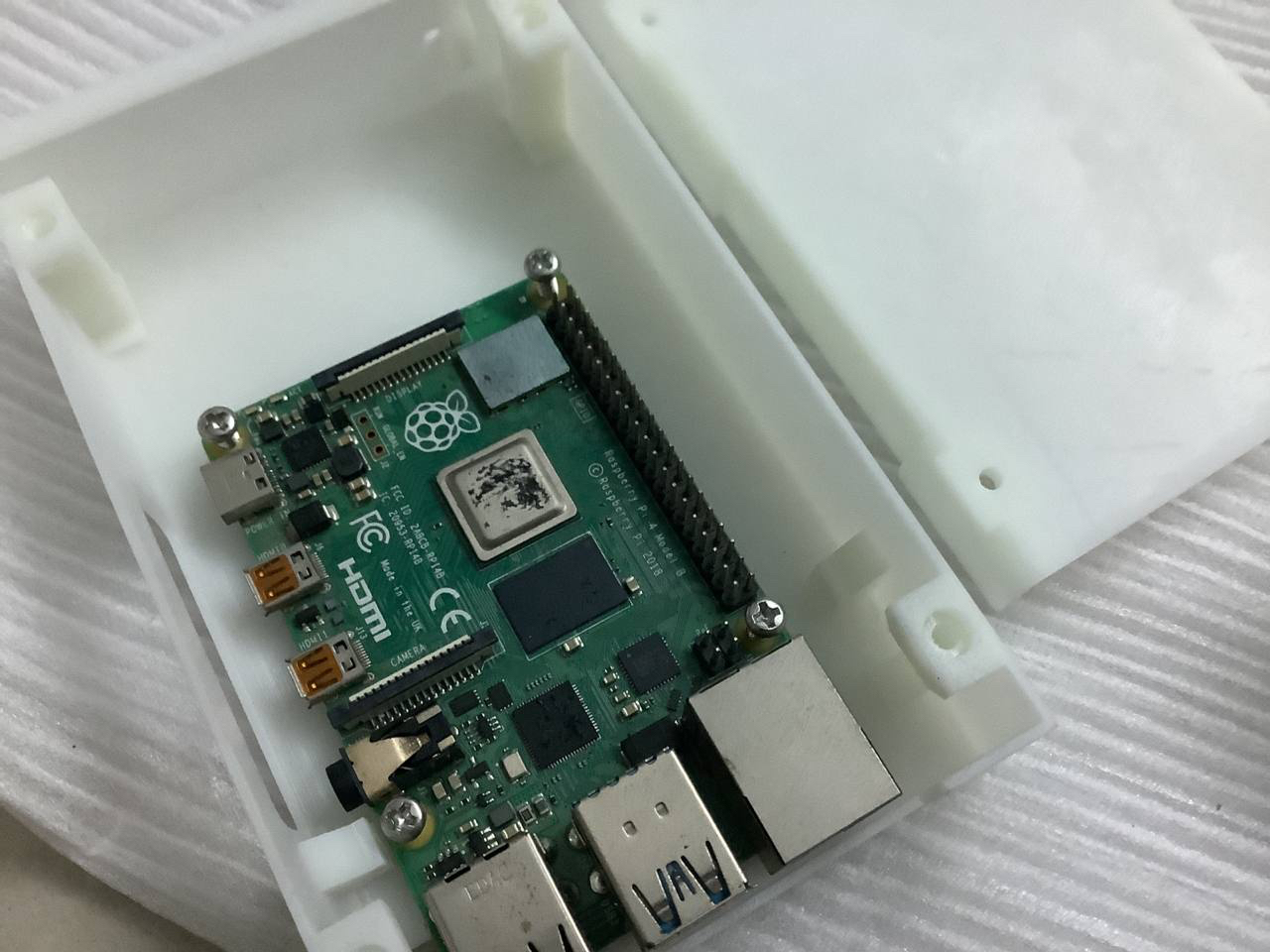

我在原先Tobychui的方案下还有所改进

1. 整合了旧有的树莓派外壳，使其拥有了风扇
2. 开了HDMI一侧的孔（方便以后开发
3. 将USB口上方的一部分去掉，可以方便引接口

大坑 #

因为我在先前的DIY经验不足，所以这次有很多意料之外的大坑。

1. 26awgs比30awgs粗
2. 转接板断货（所以后来换了绿联）
3. 绿联转接板拆完后由于高温焊接直接焊盘脱落
4. …

结尾/致谢 #

这次的DIY是我了解了许多有关电路的知识，也拥有了自己的一台NAS。这里也谢谢Tobychui的帮助！😄😄😄

也欢迎大家来参与帮忙维护ArozOS 。

也欢迎加入我们的telegram群组。
